Un radiateur électrique fixe se raccorde avec un câble dont la section dépend directement de la puissance de l’appareil et de la protection au tableau. Dans un appartement ancien, la difficulté tient rarement au choix du câble lui-même, mais à l’état du circuit existant et à ce que la norme impose dès qu’on y touche.
Ancien ne veut pas dire hors norme : ce que dit la NF C 15-100 en rénovation
La NF C 15-100, qui régit les installations électriques des logements en France, n’est pas rétroactive. Un appartement construit dans les années 1960 peut légalement conserver son installation d’origine, même si elle ne correspond plus aux prescriptions actuelles.
A découvrir également : Apprenez tout ce qu'il y a à savoir sur le lit électrique
La bascule se produit dès qu’on crée un nouveau circuit. Tirer un câble depuis le tableau pour alimenter un radiateur neuf constitue une rénovation partielle : ce nouveau circuit doit respecter la NF C 15-100 en vigueur, y compris le circuit dédié au chauffage, la protection différentielle 30 mA et la section de fil minimale.
Concrètement, remplacer un vieux convecteur raccordé à un circuit existant sans modifier le câblage ne déclenche pas cette obligation. Ajouter un radiateur là où il n’y en avait pas, ou refaire le tableau, oui.
A lire aussi : Pose de Goulotte pour tableau électrique en saillie : les bonnes pratiques
Section de câble pour radiateur électrique : le tableau de référence
La section du câble dépend de la puissance cumulée des radiateurs raccordés sur un même circuit et du calibre du disjoncteur qui le protège. Deux cas couvrent la quasi-totalité des installations résidentielles.
| Section du câble | Disjoncteur | Puissance maximale admise sur le circuit |
|---|---|---|
| 1,5 mm² | 16 A | 3 500 W |
| 2,5 mm² | 20 A | 4 500 W |
Un radiateur de chambre ou de salon consomme le plus souvent entre 1 000 et 2 000 W. Un câble en 1,5 mm² protégé par un disjoncteur 16 A suffit pour un appareil seul dans la majorité des pièces d’un appartement ancien.
Le passage en 2,5 mm² sous disjoncteur 20 A s’impose quand deux radiateurs partagent le même circuit ou quand un seul appareil dépasse 2 000 W (sèche-serviettes puissant, radiateur à inertie dans un grand séjour mal isolé).
Longueur de câble et chute de tension
Dans un appartement, les distances entre le tableau et les radiateurs dépassent rarement une vingtaine de mètres. La chute de tension reste négligeable avec les sections courantes. Ce paramètre devient critique uniquement dans les grandes maisons ou les circuits très longs, pas dans un deux-pièces haussmannien.
Fil pilote, phase, neutre, terre : combien de conducteurs dans le câble
Un câble de chauffage transporte au minimum trois conducteurs : phase, neutre et terre. La terre est obligatoire même si l’ancien circuit n’en comportait pas (et c’est souvent le cas dans les immeubles d’avant 1970).
Le fil pilote, lui, permet de relier le radiateur à un programmateur ou à un thermostat central. Il n’est pas strictement obligatoire pour que le radiateur fonctionne, mais la norme impose une sortie de câble compatible. En pratique, utiliser un câble à quatre conducteurs (3G + fil pilote, souvent du R2V 3G1,5 + 1×1,5) évite de devoir retirer les câbles plus tard pour ajouter une régulation.
- Câble 3G1,5 mm² : trois conducteurs (phase, neutre, terre), suffisant pour un radiateur sans fil pilote filaire
- Câble 4G1,5 mm² ou 3G1,5 + 1×1,5 : ajoute le fil pilote pour la programmation centralisée
- Câble 3G2,5 mm² : nécessaire si le circuit alimente plus de 3 500 W ou passe sous disjoncteur 20 A
Mieux vaut tirer directement un câble avec fil pilote intégré. Reprendre un câble encastré dans un mur ancien coûte bien plus cher que le surcoût d’un conducteur supplémentaire à la pose.

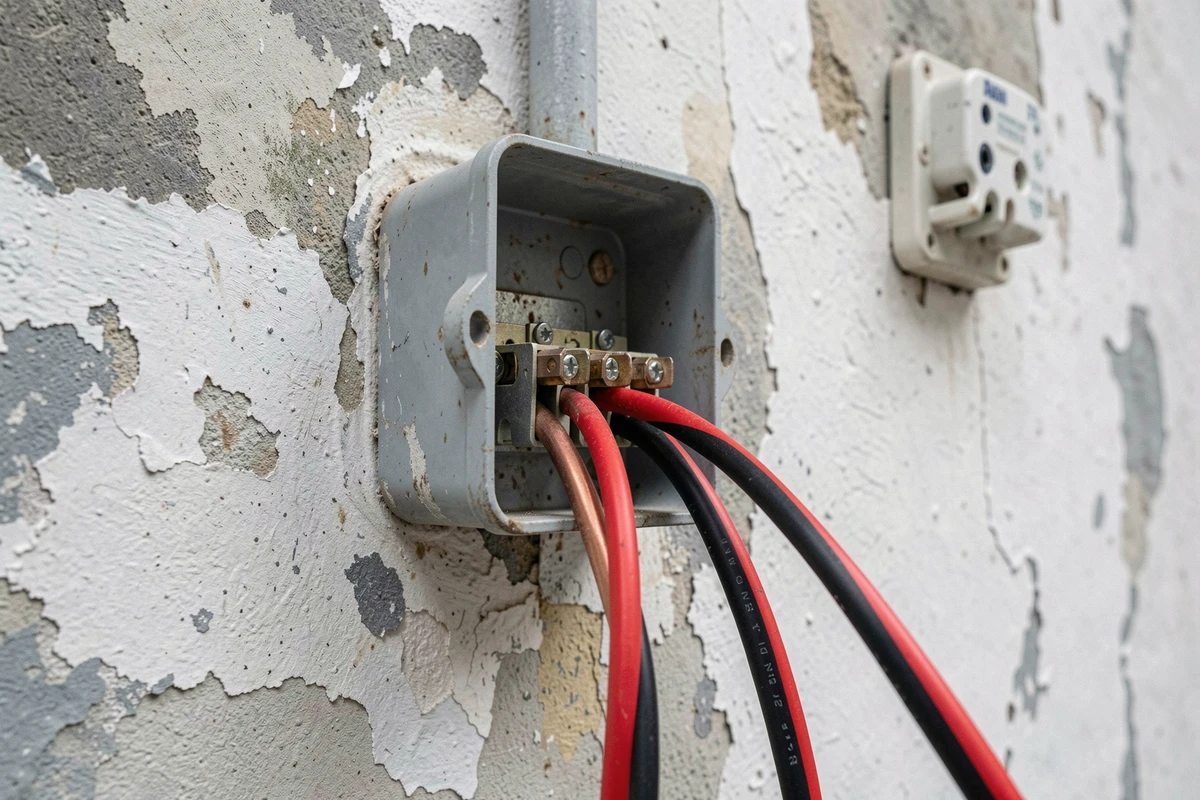

Raccordement dans un appartement ancien : sortie de câble, pas prise de courant
Un radiateur électrique fixe ne se branche jamais sur une prise classique. La norme exige une sortie de câble dédiée, c’est-à-dire un boîtier encastré ou en saillie d’où sortent directement les conducteurs, raccordés ensuite au domino ou au bornier du radiateur.
Dans beaucoup d’appartements anciens, les convecteurs d’origine étaient branchés sur des prises standard, parfois en série avec d’autres équipements. Ce montage ne respecte pas la norme actuelle et pose un risque réel de surchauffe au niveau de la prise.
Passage des câbles dans les murs anciens
Les cloisons en plâtre sur lattis, les briques pleines ou les pierres de taille compliquent le passage de nouveaux câbles. Trois options reviennent le plus souvent :
- Saignée dans le mur avec rebouchage au plâtre, solution la plus propre mais la plus lourde en travaux

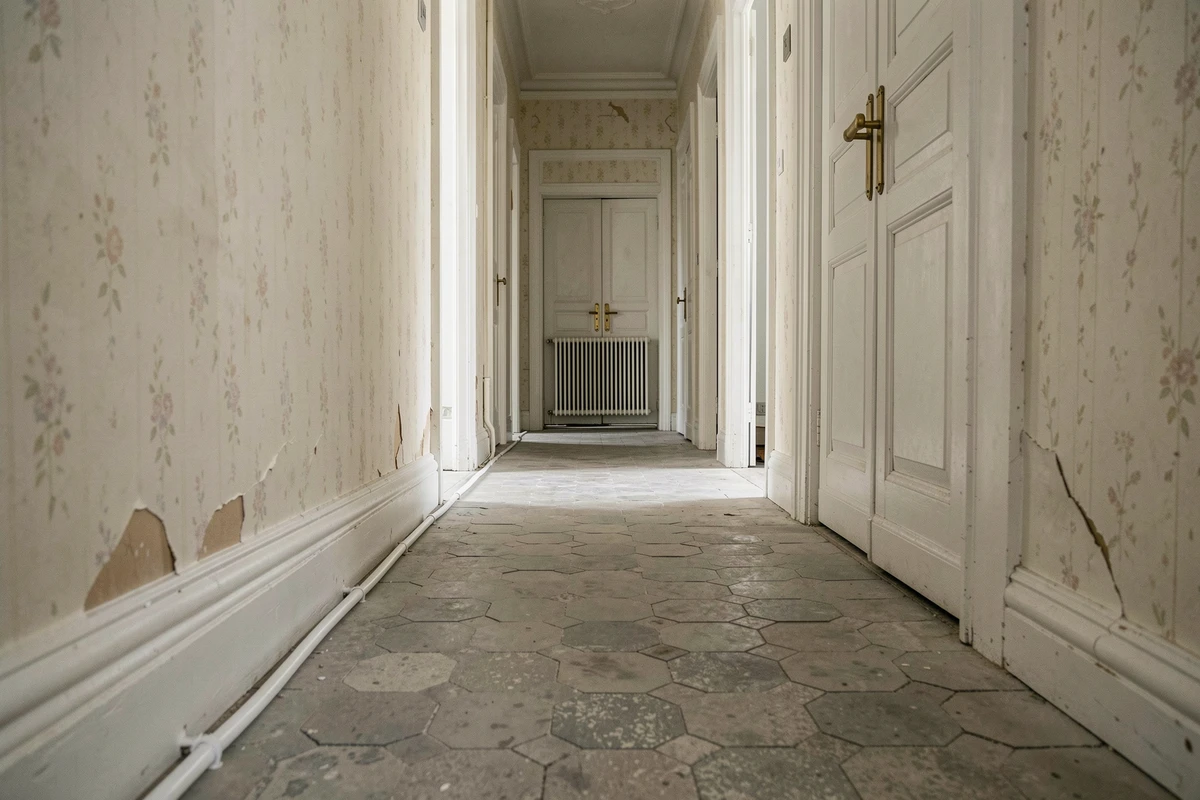

- Passage en goulotte ou moulure en saillie, rapide à poser et réversible, adapté aux locations ou aux bâtiments classés où les saignées sont restreintes
- Passage par les plinthes creuses ou les chambranles de porte, qui évite de toucher aux murs porteurs
Dans tous les cas, le câble doit circuler dans une gaine ICTA (isolant cintrable transversalement annelé) s’il est encastré. En saillie, la goulotte PVC remplit cette fonction de protection mécanique.
Disjoncteur et différentiel au tableau : ce qu’il faut vérifier avant de câbler
Avant de tirer le moindre mètre de câble, ouvrir le tableau électrique. Dans un appartement ancien, le tableau comporte parfois des fusibles à broches au lieu de disjoncteurs divisionnaires, et rarement un interrupteur différentiel 30 mA dédié au chauffage.
Tout nouveau circuit de chauffage doit être protégé par un différentiel 30 mA de type AC ou A, selon la configuration du tableau. Si le tableau ne dispose plus d’emplacement libre, un remplacement partiel ou complet du coffret est à prévoir, ce qui alourdit le budget mais met l’installation aux normes actuelles.
Le disjoncteur divisionnaire se cale sur la section du câble : 16 A pour du 1,5 mm², 20 A pour du 2,5 mm². Brancher un câble de 1,5 mm² sur un disjoncteur 20 A est une erreur fréquente qui supprime la protection contre l’échauffement du conducteur.
Un dernier point souvent négligé : le repérage des circuits au tableau. Dans un immeuble ancien où les câbles ont été ajoutés au fil des décennies, identifier quel disjoncteur protège quel radiateur évite les mauvaises surprises lors d’une intervention future. Étiqueter chaque circuit au moment de l’installation prend quelques minutes et simplifie toute la maintenance à venir.
